点操作加法器

点操作串联和级联

‍

‍

‍

对于 8位 的情况，它们之间的延时差距​并不大（甚至在某些布局布线糟糕的情况下，并行版可能还不如级联版快）。

但如果你把这个逻辑应用到你最终目标的 64位 上，差距就是​天壤之别。

下面我用​逻辑级数（Logic Depth） ​——即信号需要穿过多少层门电路——来量化对比。假设一个“点操作节点”的延时为 ​1个单位（1T） 。

1. 8位时的对比（差距微小）

• 方案 A：1个 8-bit 全并行 (Full Parallel Tree)

  • 核心原理：树形结构，$\log_2 8 = 3$ 层。
  • 路径：预处理 $\to$ 3级点操作 $\to$ 求和。
  • 核心延时：3T

• 方案 B：4个 2-bit 级联 (Cascaded 2-bit)

  • 核心原理：串行结构，信号要依次穿过 4 个块。
  • 路径：预处理 $\to$ 4级点操作 $\to$ 求和。
  • 核心延时：4T

结论： 在 8 位时，​3T vs 4T​，性能提升只有 25% 左右。你可能感觉不到明显的优势，甚至觉得画全并行树太累了，不划算。

2. 64位时的对比（差距巨大）

这才是你需要做并行点操作的真正原因。假设我们要扩展到 64 位：

• 方案 A：1个 64-bit 全并行 (Full Parallel Tree)

  • 核心原理：依然是树形结构，$\log_2 64 = 6$ 层。
  • 计算公式：层数只增加了 3 层。
  • 核心延时：6T

• 方案 B：32个 2-bit 级联 (Cascaded 2-bit)

  • 核心原理：信号要依次穿过 32 个块。
  • 计算公式：$64 \div 2 = 32$ 级。
  • 核心延时：32T

结论： 在 64 位时，​6T vs 32T​，并行方案比级联方案​快 5 倍以上！

3. 为什么会这样？

• 级联（Ripple/Cascaded）： 延时是 线性增长 (Linear, $O(N)$​ ) 的。

  • 位数翻倍，时间就翻倍。
  • 就像排队传话，人越多传得越慢。

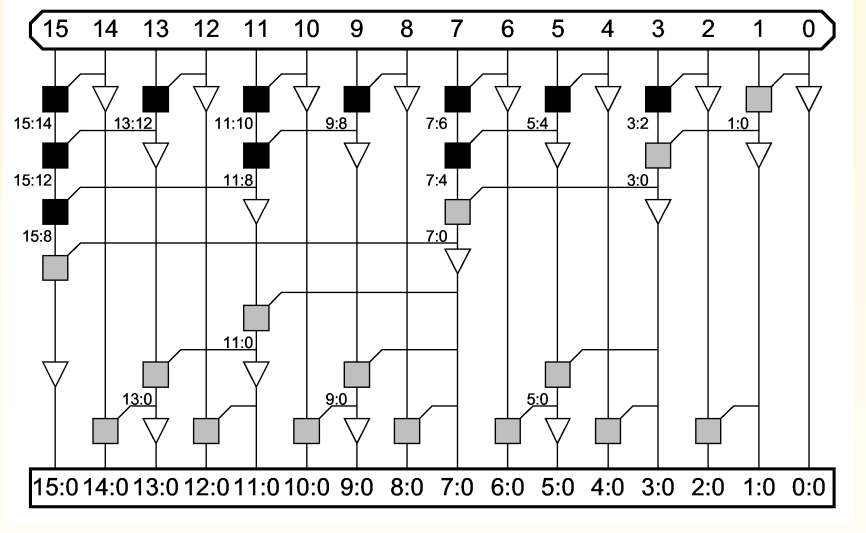

• 点操作树（Parallel Prefix）： 延时是 对数增长 (Logarithmic, $O(\log N)$​ ) 的。

  • 位数翻倍，时间只增加固定的一点点（1个单位）。
  • 就像公司发广播，10个人和1000个人听到消息的时间几乎是一样的。

八位加法器点操作电路设计与仿真

1. 电路图

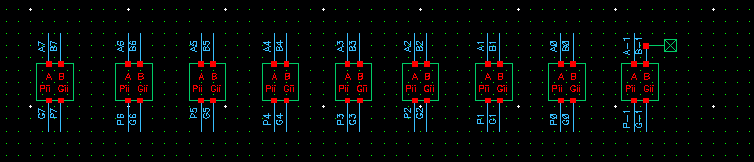

• 静态点操作

在并行加法器中，为了加速进位链的传递，我们不直接等待前一位的进位，而是预先计算两个信号：

• $g_{i}$ (Generate - 生成信号) :

  • ​公式: $g_{i} = a_i \cdot b_i$
  • ​含义: 如果第 $i$ 位的两个输入 $a$ 和 $b$ 都是 1，那么无论低位是否有进位，第 $i$ 位一定会向高位生成一个进位。

• $p_{i}$ (Propagate - 传播信号) :

  • ​公式: $p_{i} = a_i + b_i$ （或者 $a_i \oplus b_i$）
  • ​含义: 如果第 $i$ 位中至少有一个是 1，那么低位传来的进位可以穿过这一位，传播到更高位。

‍

2.进位产生和传播电路

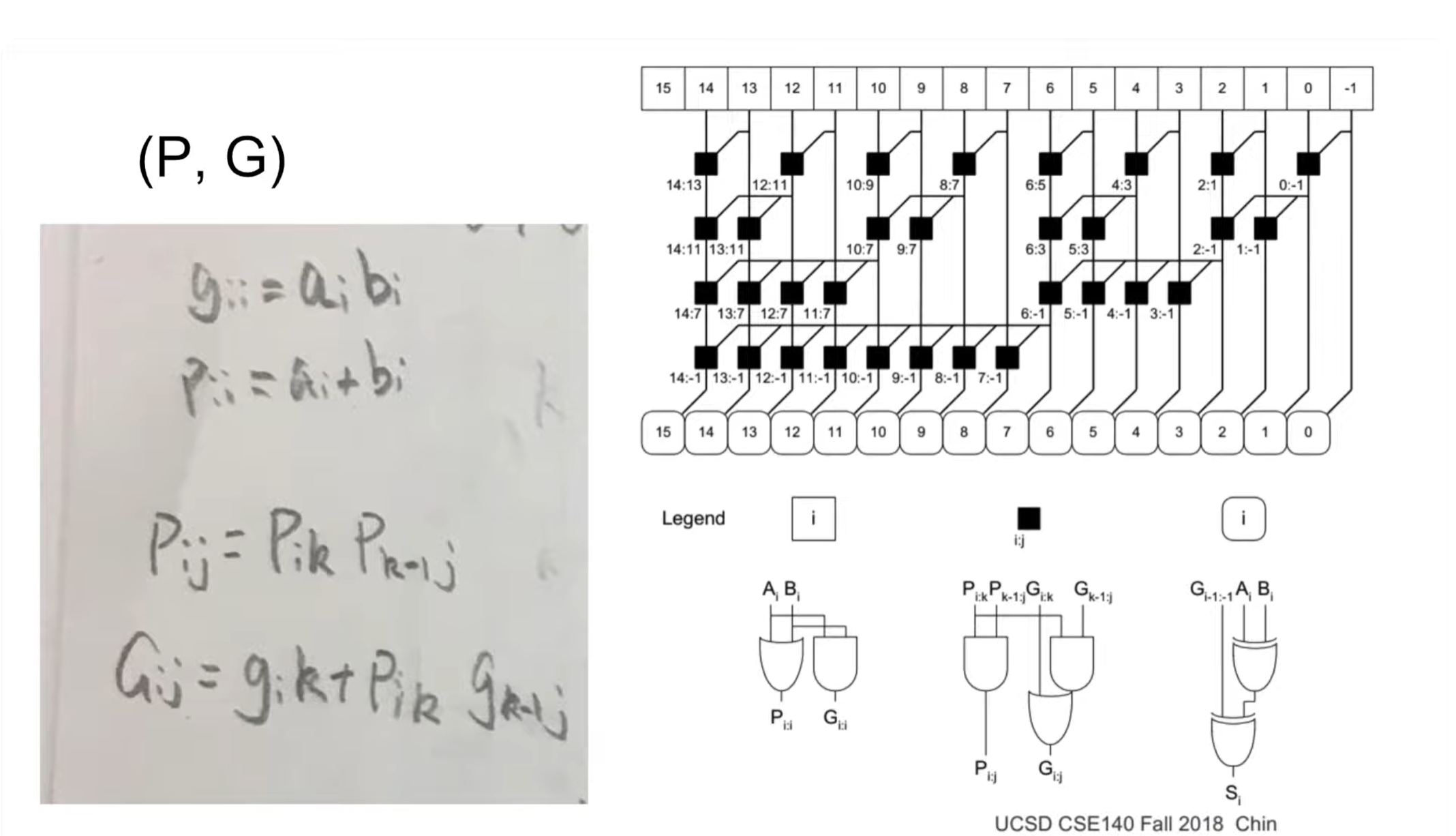

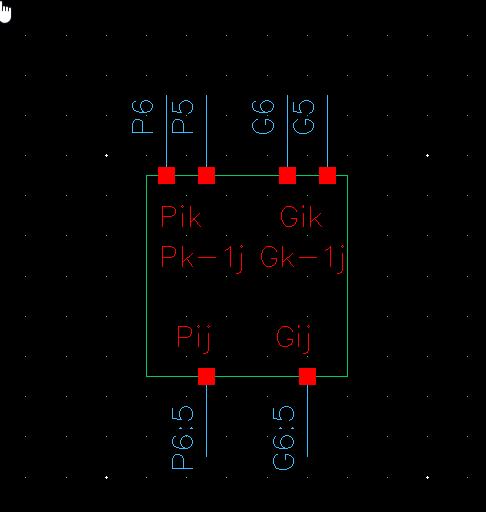

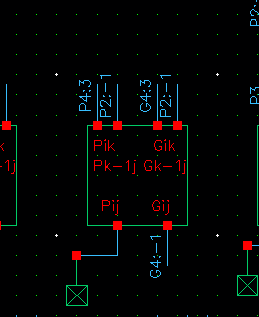

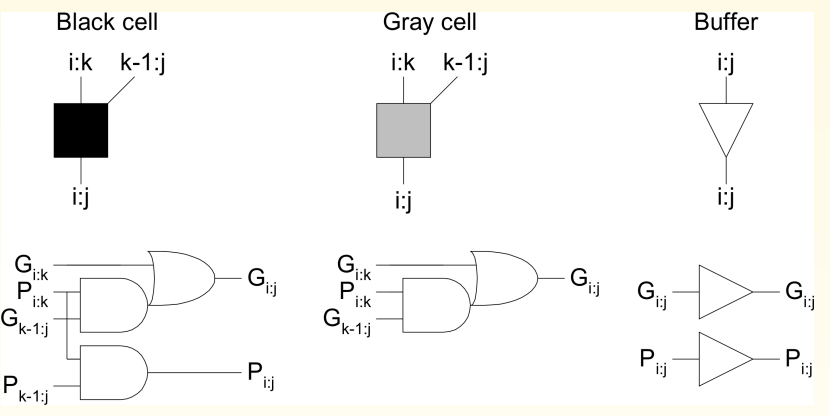

核心操作：Dot Operator

这是并行前缀加法器的数学核心。它通过结合律将小范围的 P/G 信号合并成大范围的 P/G 信号。

A. 组传播信号 ($P_{i:j}$​)

• ​公式: $P_{i:j} = P_{i:k} \cdot P_{k-1:j}$
• ​原理: 要想让进位从位置 $j$ 一路传播穿过到位置 $i$（跨度 $i:j$），进位必须能穿过“低半部分（$k-1:j$）” 并且 穿过“高半部分（$i:k$）”。所以是逻辑与关系。

B. 组生成信号 ($G_{i:j}$)

• ​公式: $G_{i:j} = G_{i:k} + P_{i:k} \cdot G_{k-1:j}$

• ​原理: 在范围 $i:j$ 内，产生进位有两种情况：

  1. ​高半部分自己生成了进位: 即 $G_{i:k}$ 为 1（不需要管低位）。
  2. ​低半部分生成了进位，并且被高半部分传播了出去: 即 $G_{k-1:j}$ 为 1（低位生成），且 $P_{i:k}$ 为 1（高位允许通过）。
  • 这两种情况是​或（OR）的关系。

‍

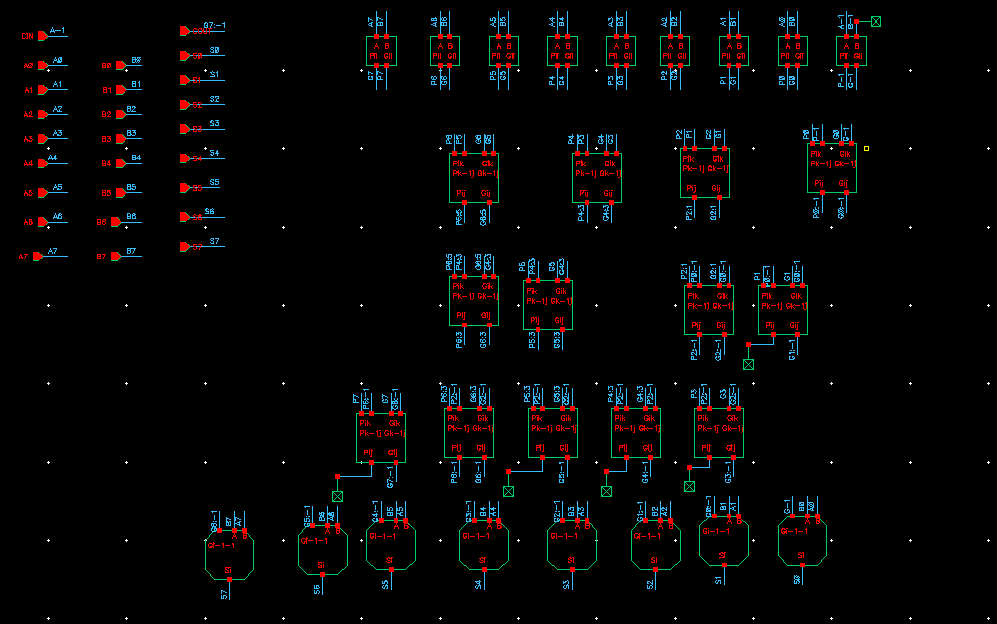

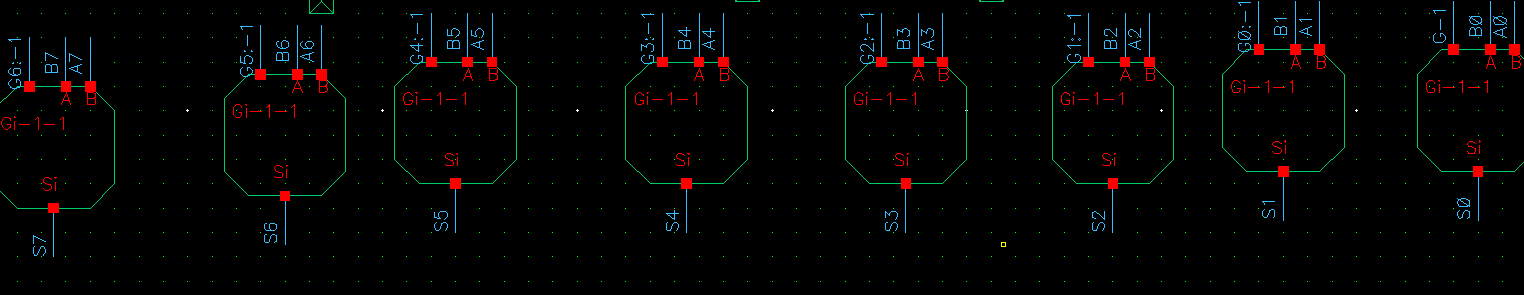

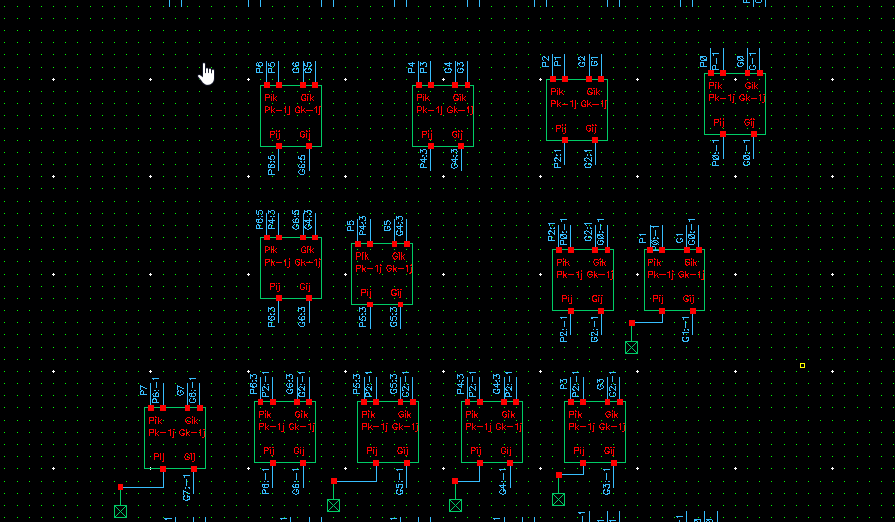

• 静态点操作加法器电路

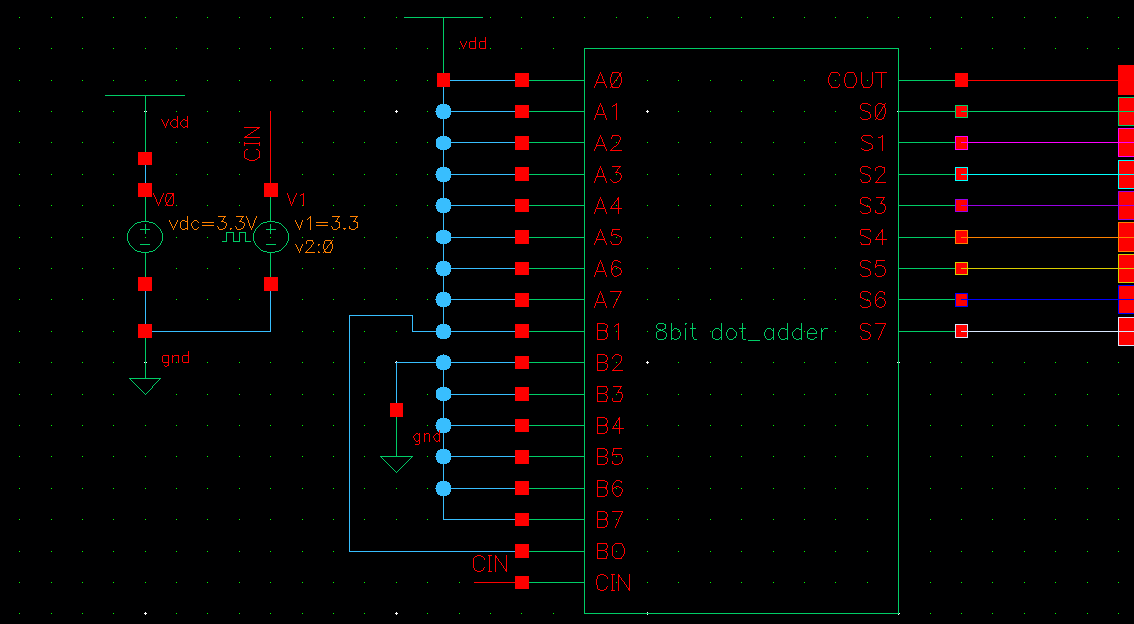

2. 测试电路

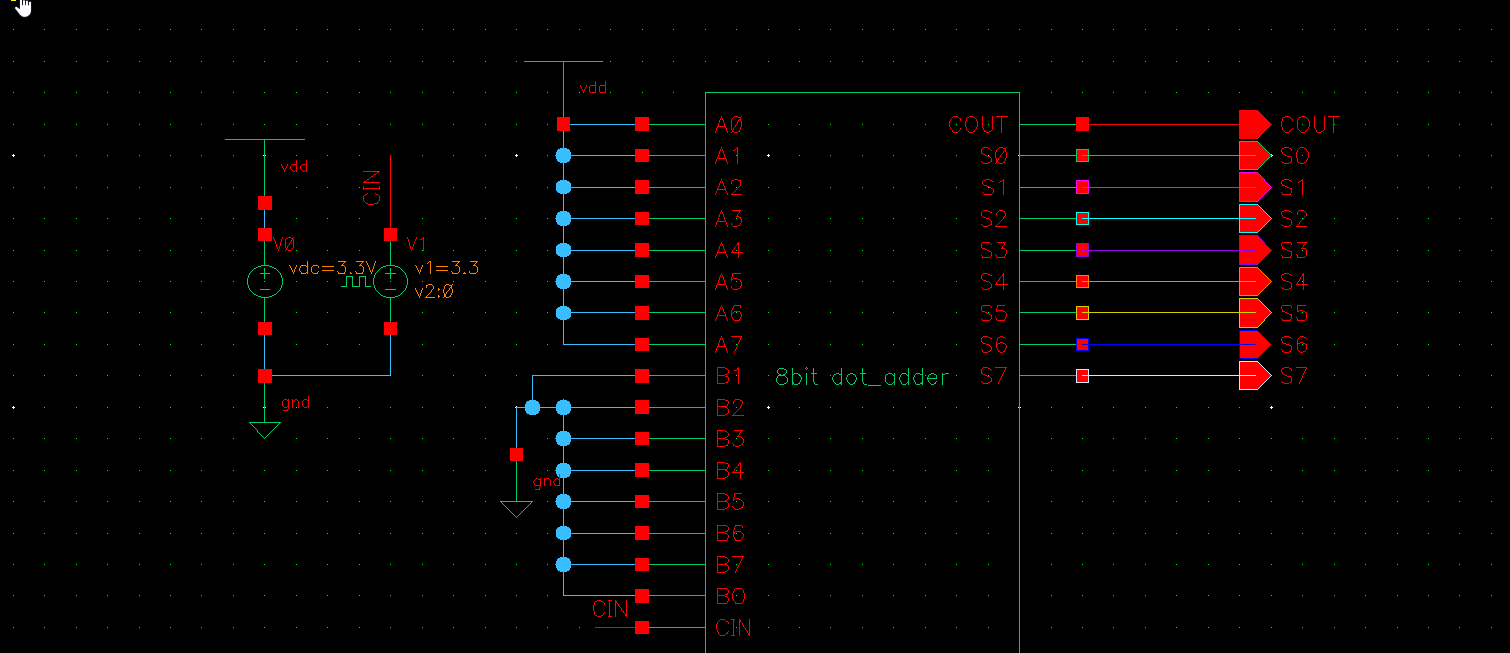

设置数值为 255 (1111 1111)

设置数值为 0 (0000 0000)

输入 CIN：保持 ​vpulse​ (0 $\rightarrow$ 1)

点击运行后，应该看到 9 条曲线发生跳变，其他的保持静止。

预测 S0-S7，COUT 全部翻转

‍

‍

‍

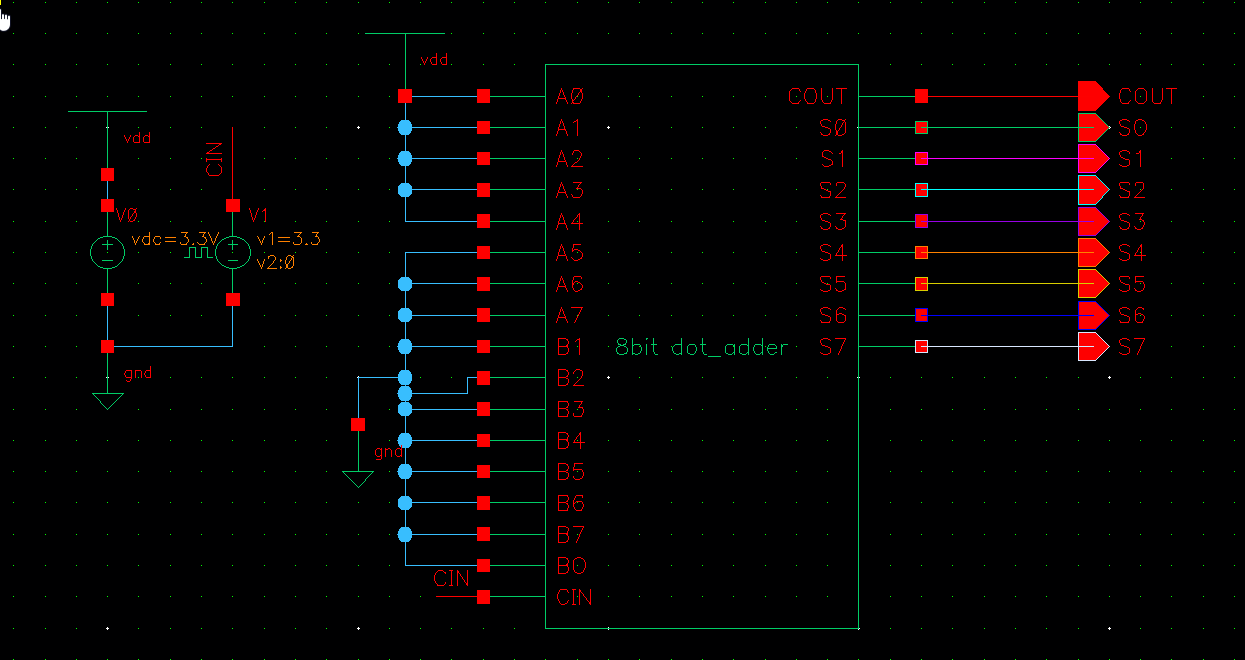

设置数值为 31 (0001 1111)

设置数值为 0 (0000 0000)

输入 CIN：保持 ​vpulse​ (0 $\rightarrow$ 1)

点击运行后，应该看到 6 条曲线发生跳变，其他的保持静止。

‍

‍

3. 仿真结论

1. 设计原理与架构验证

本次设计成功实现了一个基于静态点操作（Static Dot Operator）的 8 位并行前缀加法器。

• ​核心逻辑：电路采用了预计算技术，利用 $g_i = a_i \cdot b_i$ 和 $p_i = a_i + b_i$ 提前获取每一位的生成与传播状态。
• ​点操作（Dot Operator）应用：通过引入“黑点”操作符（$\bullet$），利用公式 $P_{i:j} = P_{i:k} \cdot P_{k-1:j}$ 和 $G_{i:j} = G_{i:k} + P_{i:k} \cdot G_{k-1:j}$，成功将传统的串行进位链转化为并行的树状结构。这种结构利用逻辑运算的​结合律，有效缩短了关键路径的逻辑深度。

2. 仿真功能验证

通过 Cadence Virtuoso 平台对电路进行了瞬态仿真，针对两种极端的进位传播场景进行了验证，结果与理论预测完全一致：

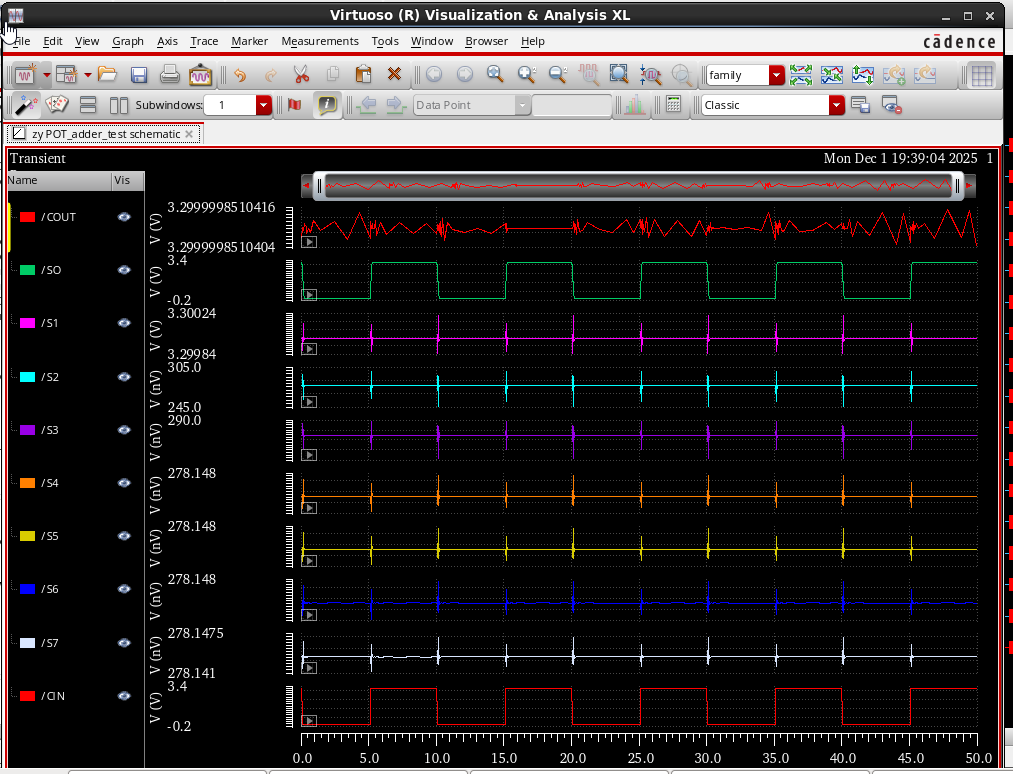

• ​**最长路径/全进位测试 (​$A=255, B=0, C_{in}: 0 \to 1$**​ ) ：

  • ​测试场景：输入 $A=11111111$, $B=00000000$。此时所有位的传播信号 $p_i$ 均为 1，进位通道全开。
  • ​结果分析：当 $C_{in}$ 由 0 跳变为 1 时，运算结果由 255 ($0\_11111111_2$) 变为 256 ($1\_00000000_2$)。

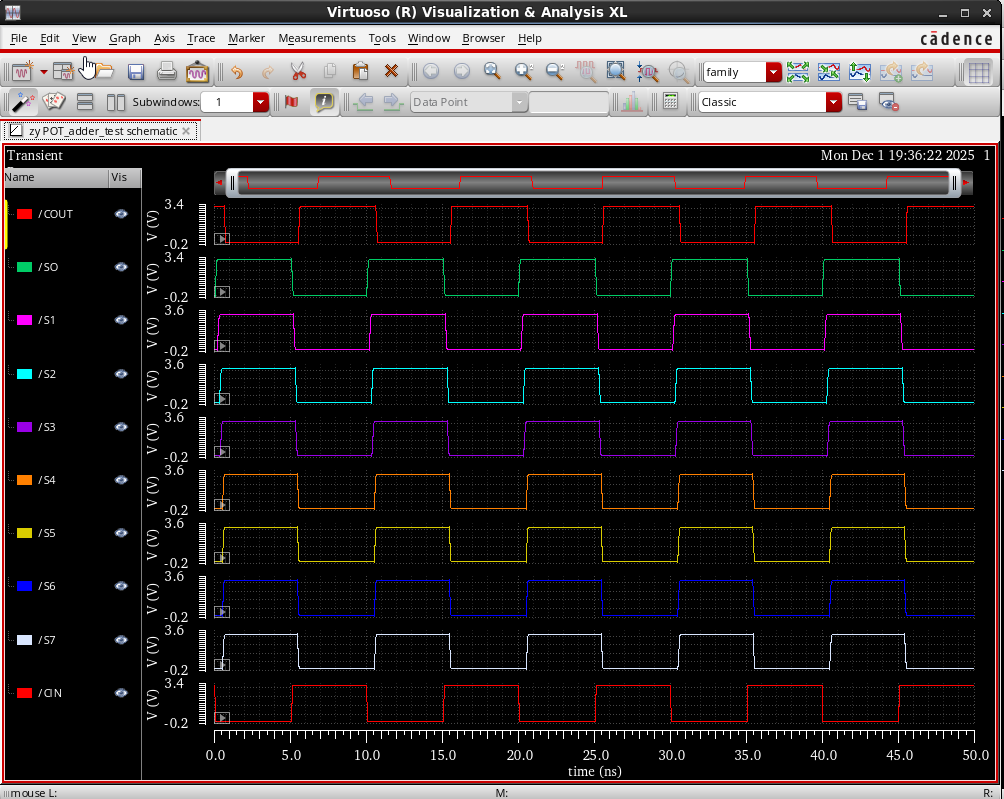

  • ​波形表现​：仿真波形显示 ​S0-S7 全部由高电平翻转为低电平​，同时 ​COUT 由低电平翻转为高电平​。共 9 条曲线 发生跳变。
  • ​结论：该测试证明了加法器的进位链能够从最低位（LSB）完整、正确地传播至最高位（MSB）及进位输出端，验证了最坏情况下的逻辑正确性。

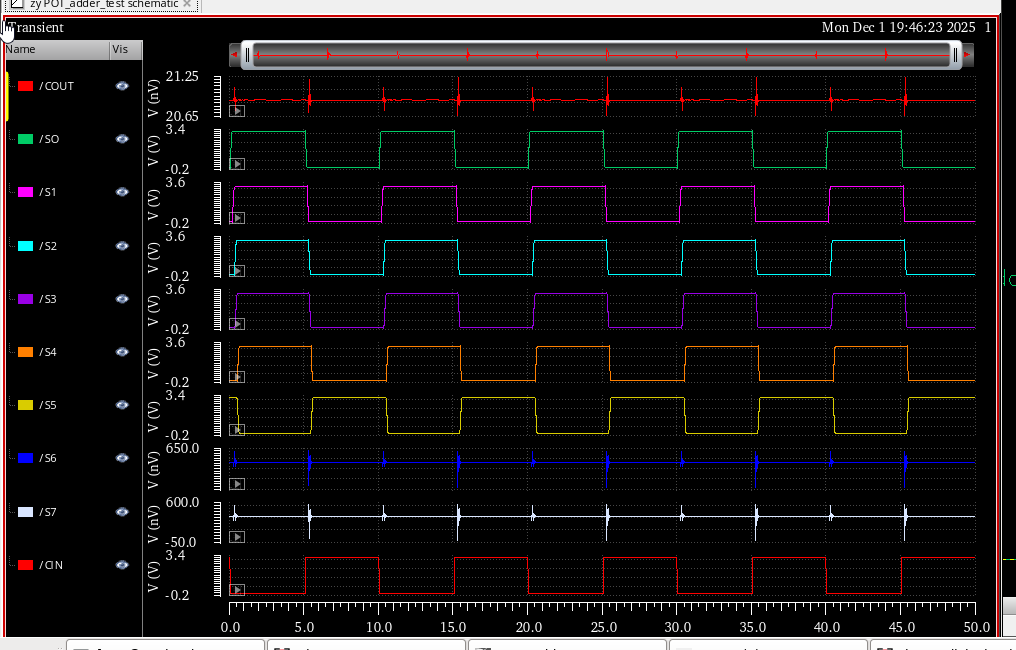

• ​**部分进位测试 (​$A=31, B=0, C_{in}: 0 \to 1$**​ ) ：

  • ​测试场景：输入 $A=00011111$, $B=00000000$。低 5 位为 1，高 3 位为 0。
  • ​结果分析：当 $C_{in}$ 由 0 跳变为 1 时，运算结果由 31 ($0\_00011111_2$) 变为 32 ($0\_00100000_2$)。
  • ​波形表现​：仿真显示 ​S0-S4 (低 5 位) 由高变低​，​S5 由低变高​，而 S6、S7 和 COUT 保持静止。共 6 条曲线 发生跳变。
  • ​结论：该测试验证了点操作网络在处理局部进位时的准确性，证明电路能正确地在中间位终止进位传播。
